Para leer estas es necesario implementar el código del color se leen de izquierda a derecha empezando por el lugar donde esta el color dorado.
Para caracterizar un resistor hacen falta tres valores: resistencia eléctrica, disipación máxima y precisión o tolerancia. Estos valores se indican normalmente en el encapsulado dependiendo del tipo de éste; para el tipo de encapsulado axial, el que se observa en las fotografías, dichos valores van rotulados con un código de franjas de colores.
Estos valores se indican con un conjunto de rayas de colores sobre el cuerpo del elemento. Son tres, cuatro o cinco rayas; dejando la raya de tolerancia (normalmente plateada o dorada) a la derecha, se leen de izquierda a derecha. La última raya indica la tolerancia (precisión). De las restantes, la última es el multiplicador y las otras indican las cifras significativas del valor de la resistencia.
El valor de la resistencia eléctrica se obtiene leyendo las cifras como un número de una, dos o tres cifras; se multiplica por el multiplicador y se obtiene el resultado en Ohmios (Ω). El coeficiente de temperatura únicamente se aplica en resistencias de alta precisión o tolerancia menor del 1%.
Antes de comenzar las prácticas es aconsejable disponer de un comprobador del patillaje de los transistores, para saber si el transistor está en buen estado o está estropeado (ya que suelen fallar bastante, o quemarse con bastante facilidad).
En caso de no disponer del comprobador, se puede construir uno con el siguiente circuito, pero no es necesario ni imprescindible:
Ahora vamos a ver varios circuitos sencillos.
CIRCUITO DE ALARMA POR ROTURA DE CABLE
Cuando el cable se rompe el transistor se activa y la alarma suena. Mientras el cable este sin romperse la corriente pasará por el circuito exterior, que tiene menos resistencia, y al transistor no le llega corriente a la base, conclusión, el transistor no se activará y no sonará la alarma en serie con el.
SENSIBLE LUZ PARA UN MOTOR
Cuando le ponemos luz a la LDR naja la resistencia y pasará mas corriente por la base hasta que sea la suficiente para activarlo. En ese momento el motor comenzará a funcionar. Si tenemos poca luz, la LDR tiene mucha resistencia y pasa poca corriente lo que implica que no le llega la suficiente corriente a la base del transistor.
CIRCUITO SENSIBLE AL TACTO
Cuando ponemos un dedo sobre los 2 sensores pasará una pequeña cantidad de corriente hacia la base del transistor, corriente aunque pequeña pero suficiente para activarlo y pasar activar el motor. Los 2 transistores conectados de esa forma se llama conexión Darlington. Sirve para amplificar la corriente de salida de los transistores.
DETECTOR DE FRIO
Cuando enfriamos la NTC aumenta mucho su resistencia y la corriente irá por la base del transistor activándolo y se encenderá el LED. Si la temperatura en la NTC es muy elevada tendrá poca resistencia y solo pasará corriente por el circuito externo, si pasar por la base del transistor.
DETECTOR DE CALOR
Al conectar de esta otra forma la NTC cuando aumentamos la temperatura en la NTC disminuye la resistencia e irá aumentando la corriente por la base. Llegará un momento que la corriente sea lo suficientemente grande como para activar el transistor y encenderse el LED.
¿que es la electrónica digital? La electrónica digital es la rama de la electrónica más moderna y que evoluciona más rápidamente. Se encarga de sistemas electrónicos en los que la información está codificada en estados discretos, a diferencia de los sistemas analógicos donde la información toma un rango continuo de valores.
Al hablar de electrónica digital estamos en presencia del mayor avance en cuanto a ciencia electrónica se refiere. Al principio los mecanismos interactuaban entre si por movimientos y secuencia preconcebidas para obtener un mismo resultado, la invención de las válvulas, luego los transistores, los chips y por ultimo los microprocesadores así como los micro-controladores han llevado a esta ciencia a posicionarse como una de las más precisas en lo que a procesamiento de datos, imagen y vídeo podamos hablar.
Los más complejos sistemas digitales, aplicados y útiles hoy en día son posibles gracias a la integración de los componentes, herramientas, equipos y subsistemas electrónicos, informáticos y mecánicos. En tiempos modernos es tan fácil tocar una pantalla con nuestras manos (pantalla táctil), ejecutar un comando de voz y cambiar un canal o abrir una ventana, apagar y encender una bombilla; todo gracias a la electrónica digital. Como su nombre lo indica ella se sustenta en su propio lenguaje, el lenguaje de código binario "1" y "0", se crean ciclos de palabras, password, secuencias de bit y byte y se hace realidad lo que nunca se pensó poder monitorear en tiempo real un proceso a miles de kilómetros de distancia de la tierra. Todas las demás ciencias hoy en día se deben a la invención de los sistemas digitales, es difícil pensar en cocinar algo, llamar a un pariente lejano o ir al cine sin dejar a un lado la electrónica digital.

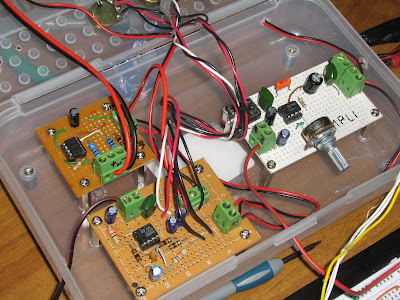

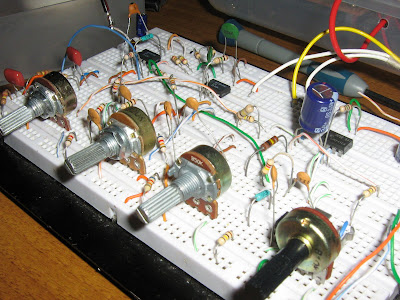

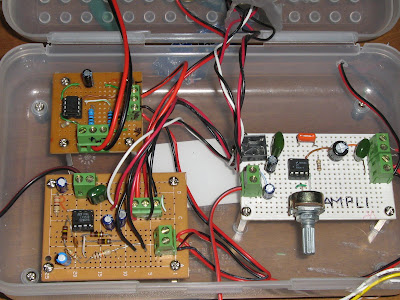

realice un ecualizador que fue perfectamente compatible. El ecualizador es un dispositivo que modifica el contenido en frecuencias de la señal que procesa (por ejemplo una canción). Es decir, cambia las amplitudes de sus coeficientes de Fourier lo que se traduce en diferentes volúmenes para cada frecuencia.
De un modo doméstico generalmente se usa para reforzar ciertas bandas de frecuencias, ya sea para compensar la respuesta del equipo de audio (amplificador + parlantes) o para ajustar el resultado a gustos personales.
¿Qué etapas Componen una fuente de poder regulada?
primera etapa: transformador de poder.
existen un sin fin de tipos de transformador de poder como: * transformador elevador: nos eleva la corriente * transformador de baja
el transformador es un que permite obtener voltajes mayores o menores que los producidos por una de energía eléctrica de corriente alterna (c.a).
un transformador se compone de dos enrollamientos o embobinados eléctricamente aislados entre sí, devanados sobre el mismo núcleo de hierro o de aire.
una corriente alterna que circula por de los devanados genera en el núcleo un campo magnético alterno, del cual la mayor parte atraviesa al otro devanado e induce en él una fuerza electro- motriz también alterna.
la potencia eléctrica es transferida así de un devanado a otro, por medio del flujo magnético a través del núcleo. el devanado al cual se le suministra potencia se llama primario, y el que sede potencia se llama secundario.
en cualquier transformador, no todas las líneas de flujo están enteramente en el hierro, porque algunas de ellas vuelven a través del aire. la parte de flujo que atraviesa al primario y al secundario es la llamada flujo mutuo,. la parte que sólo atraviesa al primario es el flujo ligado al primario y la que atraviesa sólo al secundario, se le llama flujo liga- do al secundario.
en este caso, la potencia eléctrica obtenida (potencia de salida) en el transformador será menor a la potencia de o suministrada al mismo, debido a las inevitables pérdidas por calentamiento en el primario y secundario, mismas que se denominan perdidas del cobre además, el primario es mayor al secundario, la tensión de será menor a la de entrada, puesto que los requerimientos necesitados nos dan que la medición de salida entre estos puntos será de 12 v ac.
segunda etapa: rectificación.
la segunda etapa de nuestra fuente de es la que queda constituida por la rectificación, en este , la inducida al secundario, será nuevamente inducida pero ahora a una señal directa. nuestra fuente que es nuestro tema de estudio, en este caso posee una rectificación a de 4 diodos, por lo que su rectificación será de onda completa y está conectado en "tipo puente".
el funcionamiento de este rectificado es el siguiente: vemos que cuando la tensión v es positiva quedan polarizados en directa los diodos y d2 circulando la corriente desde d1 pasando por la resistencia de y cerrándose por d2, en el próximo semi-ciclos se cortan los diodos d1 y d2 pero se ponen en directa los diodos d3 y d4 estableciéndose una corriente que sale de d3 pasa por la resistencia y se cierra a través de d4 circulando por la resistencia la corriente en una sola .
esto provocara que los hemiciclos de la corriente alterna se induzcan para formar una onda muy similar a la de la figura de abajo, lo que provoca que nuestra c.a de entrada quede más parecida a la de c.d.
ahora bien, la corriente proporcionada no es la requerida para alimentar un dispositivo eléctrico, puesto que a un es pulsante. ahora bien para ello existe la tercera etapa de la fuente la cual nos alisara más las crestas.
tercera etapa: filtro. esta etapa, tiene como función, "suavizar" o "alizar" o "reducir" a un mínimo la componente de rizo y elevar el valor promedio de tensión directa. el que a continuación describiremos es el ocupado por la fuente causa de nuestro estudio, y esa base precisamente de elementos pasivos como es el capacitor. nuestra fuente tiene un capacitor de 4700 mf a 16 v, el cual tendrá dicha función.
este tipo de red de filtro, es el más ocupado por ser el más sencillo y económico, como nuestra fuente posee pequeñas variaciones de carga y puede tolerarse algo de zumbido, es ideal para el funcionamiento de filtraje.
el funcionamiento es el siguiente: por cada ciclo de la señal rectificada, el capacitor, se carga al valor pico, cuando la amplitud del voltaje rectificado comienza a disminuir, el capacito empieza a descargarse.
su eficiencia depende de la constante de tiempo, puesto que una carga de bajo valor pide más corriente haciendo que el capacitor se descargue más rápidamente y el filtraje sea menor. el capacitor es utilizado como filtraje, puesto que tiene de su lado la característica de carga de 5 tiempos permitiéndonos que sea eficiente para esta etapa de la fuente.
cuarta etapa: regulador de voltaje. en muchas ocasiones necesitamos una fuente de alimentación que nos proporcione más de 1a y esto puede convertirse en un problema que aumenta, si además queremos, por seguridad, que esa cortocircuitable.
la solución es dopar (añadir) un transistor de potencia o los que sean necesarios para que nos proporcione la corriente deseada. la siguiente figura nos muestra la características físicas del transistor a ocupar, es un lm 317 k.
la función de este transistor de potencia consiste en asumir el hecho de soportar la alta corriente que necesitamos, veamos cómo se realiza esto. si aplicamos convenientemente la tensión de salida del regulador por ej. de 12v 1a a la base del transistor de potencia, está claro que éste nos proporcionará más corriente a su salida y estará regulada por otra parte debido a que el regulador es corto circuitable en cierta medida, tenemos la solución deseada.
no obstante, la efectividad que nos proporciona el regulador para la función de cortocircuito, no la podemos dar por buena a la hora de aplicarlo al transistor de potencia, ya que es un circuito añadido y puede que no responda con la rapidez suficiente y para evitar estos inconvenientes, intervendremos en este apartado con un circuito añadido.
el circuito es sencillo debido a la utilización de reguladores de tensión los cuales proporcionan al montaje alta fiabilidad, robustez y características casi inmejorables.
el ajuste de la tensión de salida se realiza mediante la actuación sobre un potenciómetro (p1) y una resistencia (r1) para mantener el valor mínimo. con el fin de mejorar la respuesta a los posibles transitorios, evitar auto oscilaciones y mejorar el filtrado, se utilizan unos condensadores electrolíticos de baja capacidad a la entrada y salida del regulador la tensión suministrada por el secundario del transformador t1, se rectifica mediante el puente rectificador pr, y posteriormente se filtra mediante el condensadores electrolíticos c1 el cual se cargarán a la tensión de pico mediante el potenciómetros p1 y se puede ajustar independientemente la salida del regulador al valor deseado, en el margen de 0 a 12v. el condensador c2 mejora la respuesta de los reguladores frente a los transitorios de conmutación a la salida.
La electrónica es la rama de la física y especialización de la ingeniería, que estudia y emplea sistemas cuyo funcionamiento se basa en la conducción y el control del flujo de los electrones u otras partículas cargadas eléctrica mente.
Utiliza una gran variedad de conocimientos, materiales y dispositivos, desde los semiconductores hasta las válvulas termodinámicas. El diseño y la gran construcción de circuitos electrónicos para resolver problemas prácticos forma parte de la electrónica y de los campos de la ingeniería electrónica, electromecánica y la informática en el diseño de software para su control. El estudio de nuevos dispositivos semiconductores y su tecnología se suele considerar una rama de la física, más concreta en la rama de ingeniería de materiales.
primero tenemos que saber que nos muestran los planos para poder ejecutarlos a la perfeccion a continuacion te presentaremos una lista de los principales elementos que pueden componer un plano o circuito electronico.
ímbolos de componentes pasivos
Resistencia eléctrica / Resistor Sistema IEC + simbolos
Resistencia eléctrica / Resistor Sistema NEMA + simbolos
